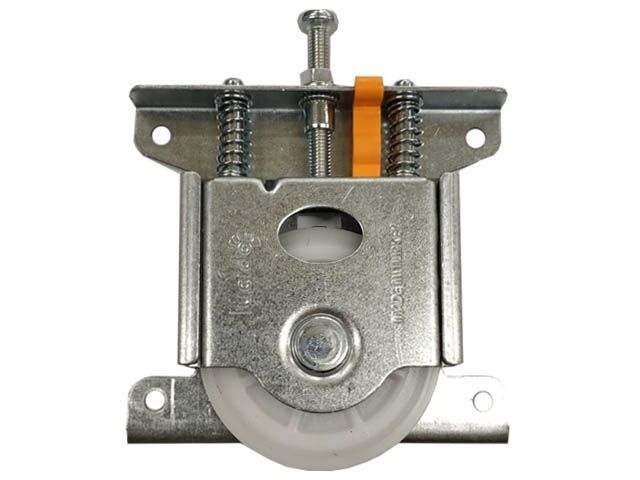

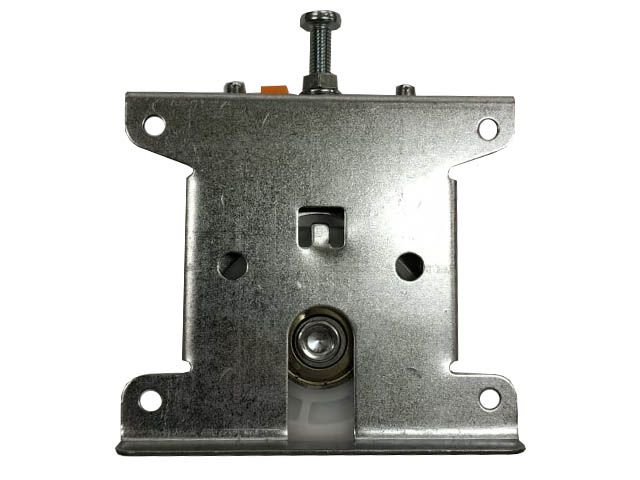

Механизм раздвижных дверей Lucido LC 75 AY (L-1272-14), ролик(4 шт) и стопор (2 шт) (код 52425)

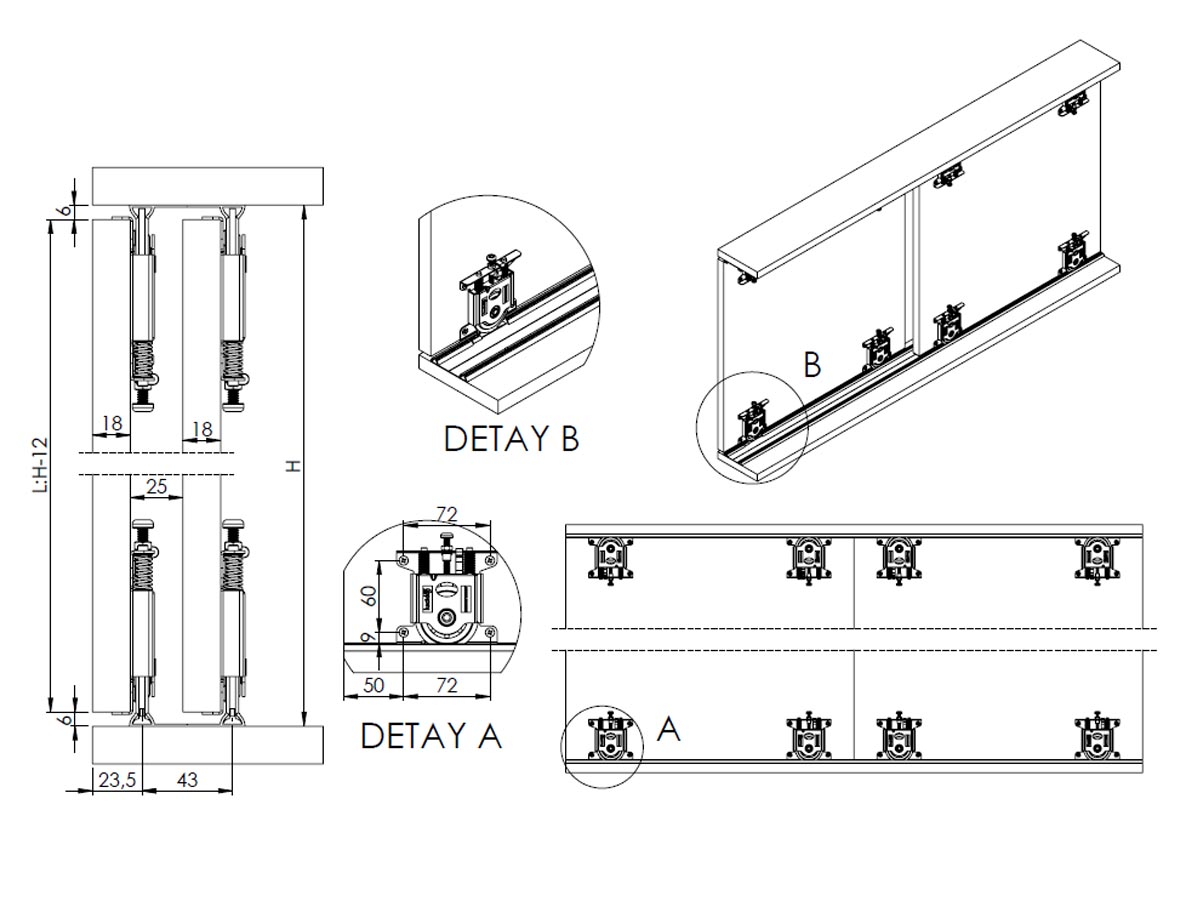

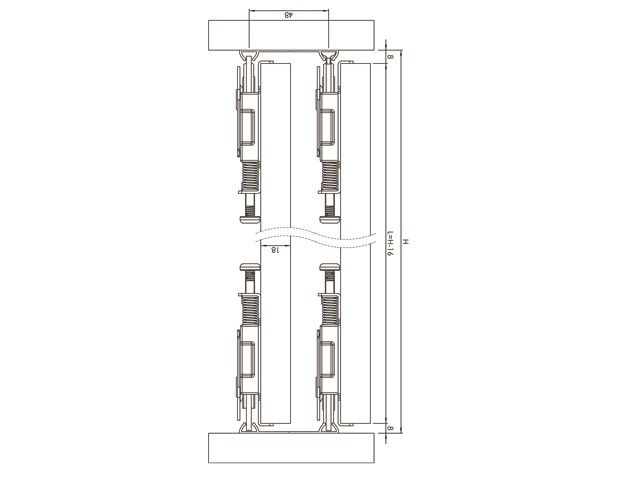

Применение: Механизм LC 75 AY Lucido используется для раздвижных дверей толщиной 18-22 мм и весом до 75 кг. В комплект входит универсальный ролик(2 шт) и стопор (2 шт). Ролики универсальные (без фрезеровки фасада)- монтируются как на низ, так и на верх двери. Монтаж на двери из ДСП. На 1 дверь нужно 2 кт. Установка механизма: 1. Установите пластиковые стопоры на нижнюю и верхнюю алюминиевые направляющие. 2. Установите алюминиевые направляющие на верхний и нижний столы шкафа. 3. Определите длину двери, расстояние внутри шкафа (H) и длину двери (L) как L = H-12. 4. Просверлите крышки в соответствии с отверстиями, указанными на монтажной схеме. 5. Соберите механизмы на крышках. 6. Поместите крышки в нижний канал рельса так, чтобы ролики механизма были обращены, и потяните механизмы вниз для верхнего рельса, соединения крышки и поместите ролики в верхний рельс. 7. Зафиксируйте нижний и верхний стопоры в соответствии с движением двери. 8. Отрегулируйте угловатость крышек с помощью регулировочного винта на механизме.
